Análise de dose

Usando a análise de dose

A visualização Dose Analysis permite que você se concentre nas áreas de risco de seu plano. Ela exibe níveis de dose no PTV e em outros objetos anatômicos, além de destacar superdoses e subdoses.

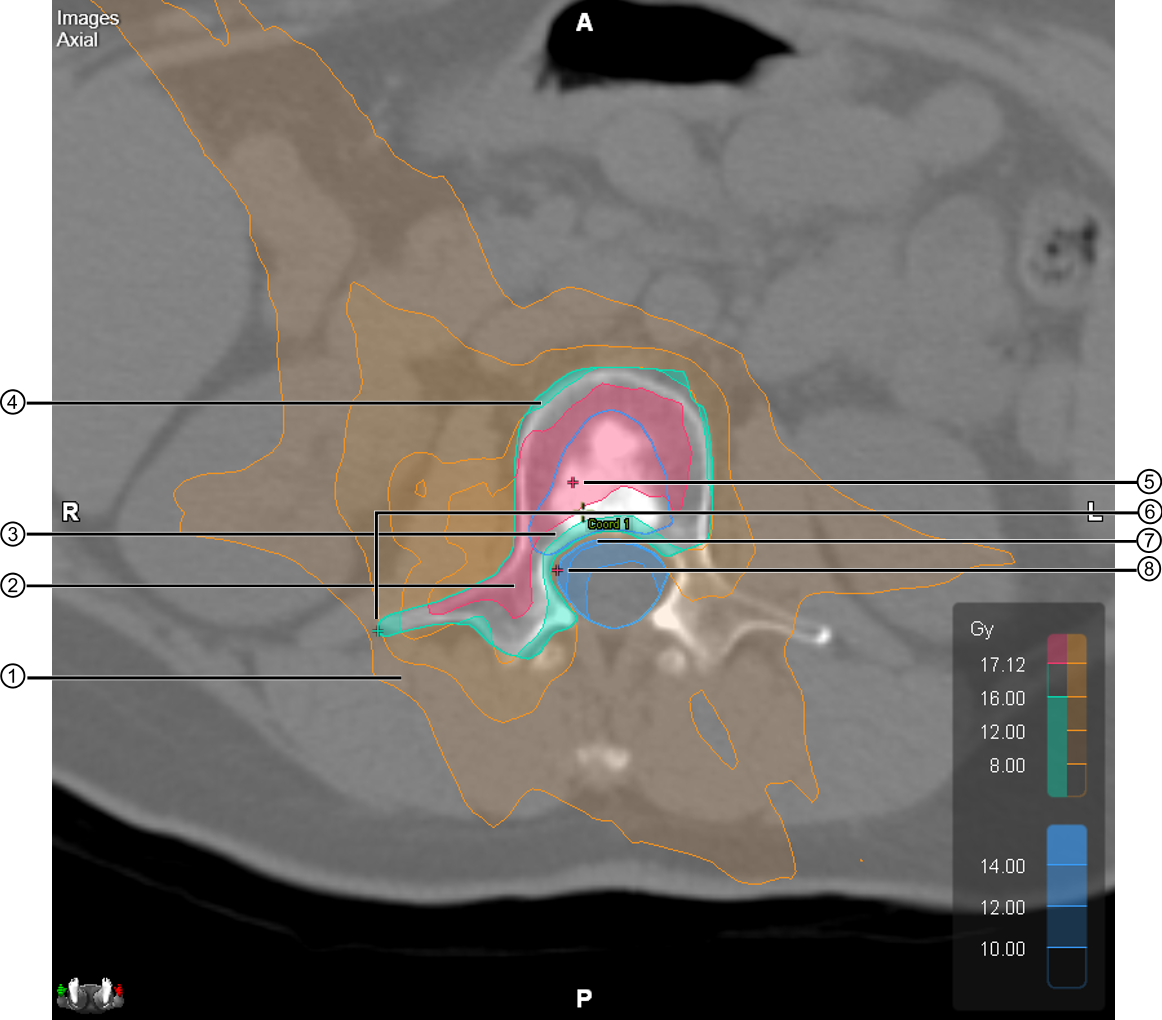

Analisando o PTV e OARs com a análise de dose



O PTV é exibido em verde e todos os demais objetos em azul.

Descrição

A dose em tecido normal é mostrada na cor laranja. Uma linha de isodose é mostrada para a dose de prescrição, para 50% da dose prescrita e para o valor definível de Highlight.

A dose dentro do PTV acima da restrição máxima/desejada é destacada na cor rosa.

A dose dentro do PTV entre o valor da prescrição e o valor da restrição máxima/desejada não tem cor.

Qualquer dose abaixo do valor da prescrição dentro do PTV é destacada na cor verde.

Um ponto rotulado (vermelho) dentro do PTV mostra a maior dose.

Um ponto rotulado (verde) dentro do PTV mostra a menor dose.

Qualquer dose que caia dentro de um OAR é destacada com uma distribuição de dose na cor azul. Níveis mais altos de dose possuem uma cor mais opaca.

Um ponto rotulado (vermelho) dentro do OAR mostra a maior dose.
