Multiple Brain Mets SRS

Sadržaj

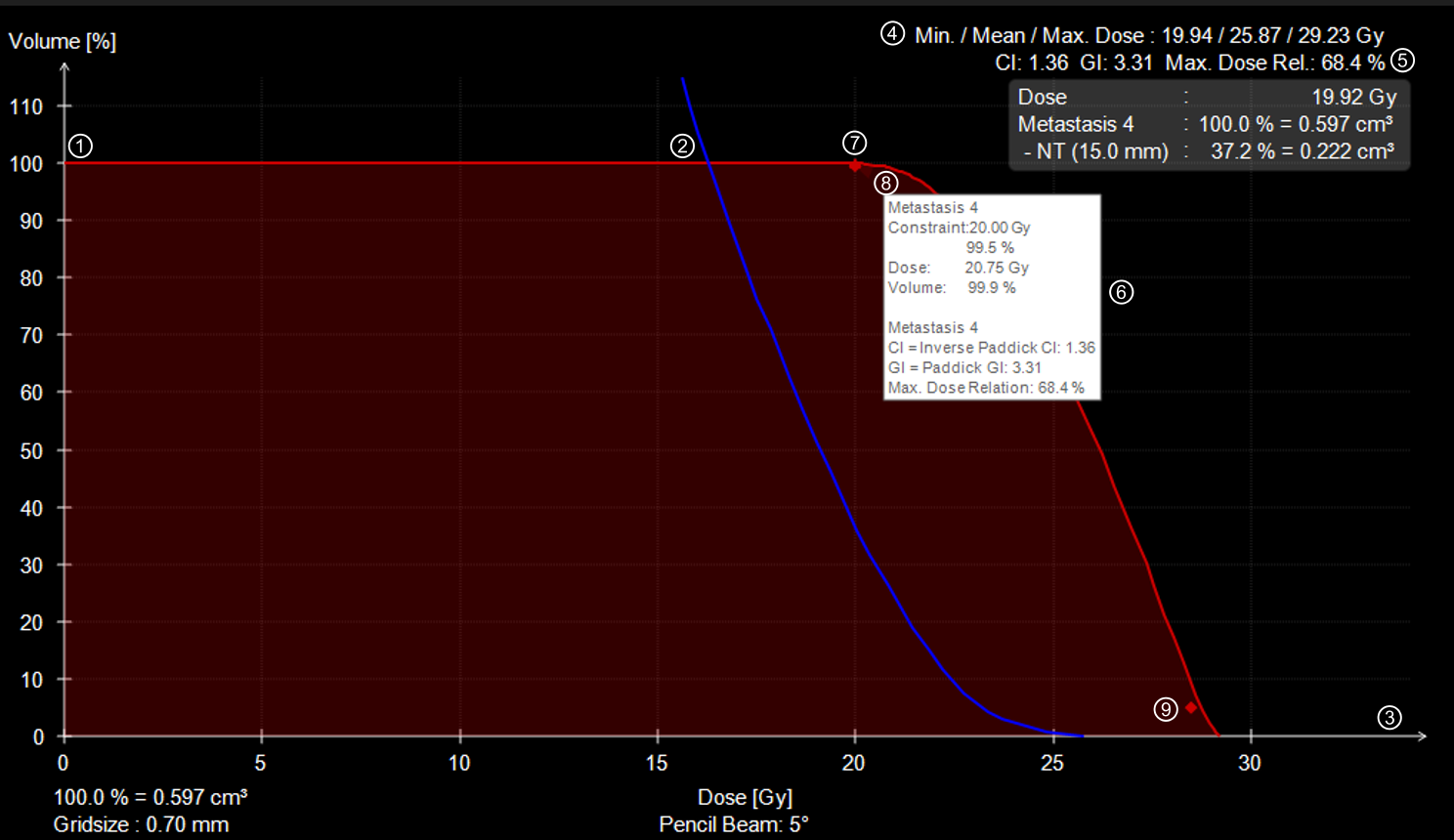

Exibição do DVH



Descrição

Clique na extremidade do eixo de volume e arraste para alterar a escala de Volume.

Gráfico de Tecido Normal (NT) (veja a seguir).

Clique na extremidade do eixo de dose e arraste para alterar a escala de Dose.

Os valores de Min. / Mean / Max Dose, do índice de conformidade (CI), do índice de gradiente (GI) e de Max. Dose Rel. são exibidos no DVH.

Max. Dose Rel. (Dose máxima relativa): A relação entre a dose de prescrição/dose máxima.

Passe o mouse sobre um ponto para ver dados adicionais. A restrição é marcada em cada linha. Se você passar o mouse sobre um ponto de restrição, o aplicativo mostrará uma exibição de dados que inclui a restrição para este objeto e o índice de conformidade (apenas para o PTV).

Um símbolo ┴ representa o volume de cobertura tolerado.

Um losango representa o ponto de prescrição. Um círculo ao redor do ponto de prescrição indica que a meta não foi atingida.

Um losango representa a restrição e o ponto objetivo. Um círculo em torno do losango indica que a restrição e o objetivo não foram atingidos.

Interpretando o DVH



A curva Tissue do DVH corresponde ao contorno externo (Type = Outer Contour nos Objects listados no menu Data).

A curva Normal Tissue do DVH corresponde a uma estrutura virtual que é composta pela estrutura do contorno externo menos as estruturas de todas as metástases.

Se nenhuma estrutura for selecionada na lista Objects do menu Data, os DVHs de todas as estruturas configuradas como visíveis serão exibidos. Além disso, as curvas Tissue e Normal Tissue do DVH serão mostradas mesmo que o contorno externo não esteja configurado como visível.

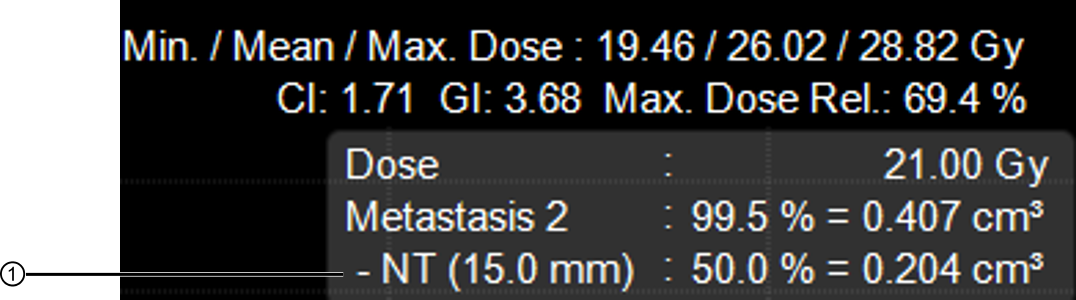

Cada metástase é acompanhada por uma linha azul adicional, que é denominada gráfico de Tecido Normal (NT). Essa curva corresponde a uma estrutura circular virtual em torno das metástases e é usada para cálculo do CI. Seu volume percentual é normalizado para o volume das metástases e é mostrado juntamente com o volume da metástase como NT .

Recursos de DVH adicionais

  • Grid Size: resolução utilizada para discretização de estruturas durante a geração do DVH
  • O tipo do algoritmo de dose é exibido abaixo da exibição do DVH
  • Clique duas vezes em Volume (acima do eixo y) para alternar os volumes absoluto (cm3) e relativo (%).

Art. Nº: 60919-38BP

Datum izdavanja: 2019-07-03
