Dose Distribution

Использование функции Dose Distribution

При выборе окна просмотра Dose Distribution запланированное распределение дозы отображается в виде линий изодоз и заливки дозы. Заливка дозы адаптируется и при увеличении масштаба изображения цвета становится более прозрачной, что позволяет лучше рассмотреть расположенные глубже структуры.

Предупреждение

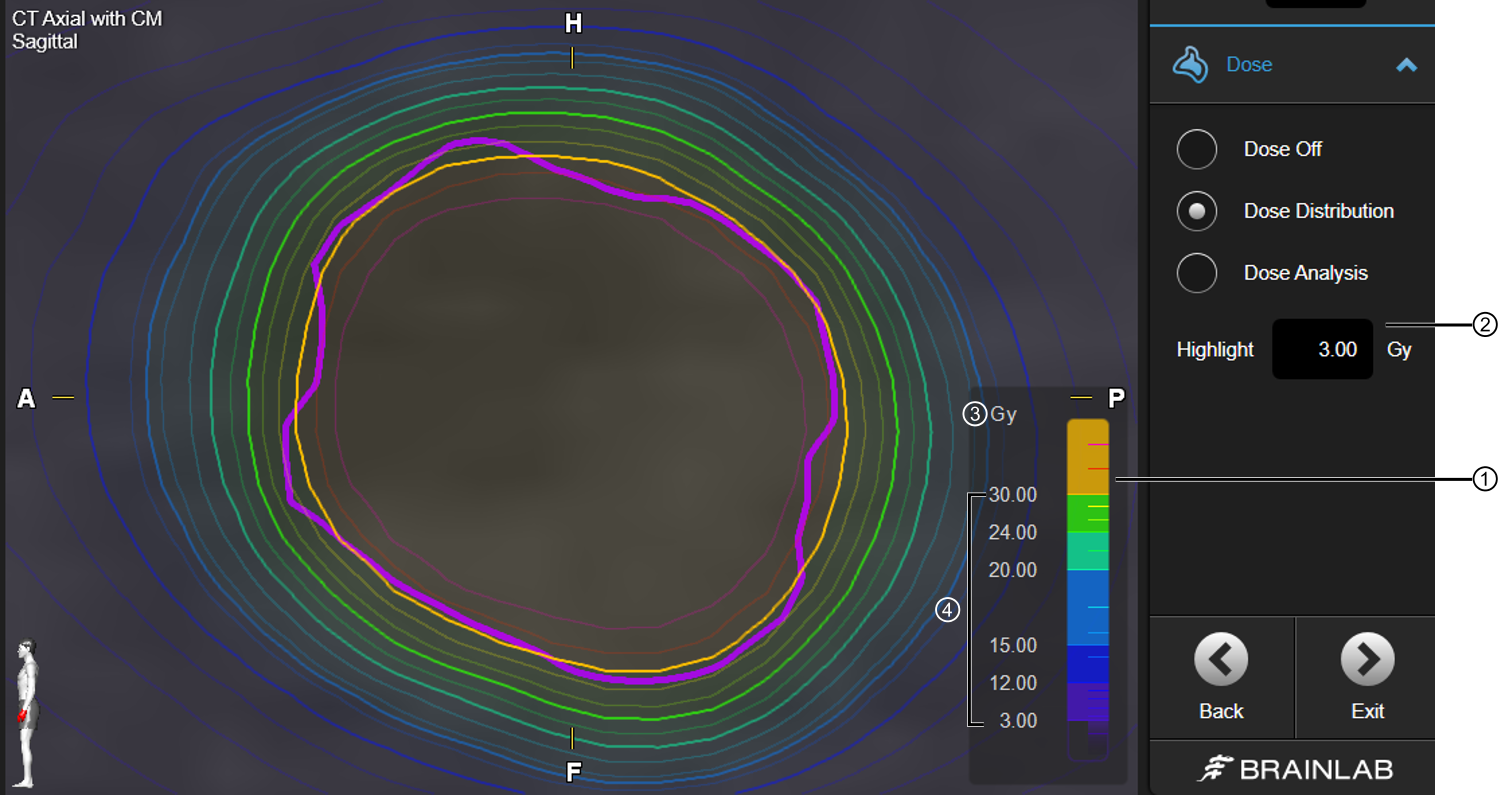

Настройка линий изодоз



На дисплее отображаются линии изодоз для предписания и для каждого значения, определенного в шаблоне Dose Option из Clinical Protocol Editor, а также значение для выделения, которое можно изменить.

Описание

Легенда цветового обозначения в нижней правой части проекции отображает абсолютные значения для тех линий изодоз, которые выводятся на экран в текущий момент.



Число линий изодоз изменяется в зависимости от уровня масштабирования проекции. При увеличении масштаба отображается больше линий изодозы. При уменьшении масштаба более тонкие линии исчезают.

Чтобы выделить какую-нибудь из линий изодоз, задайте для нее значение в поле Highlight.

Дважды щелкните мышью в верхнем левом углу легенды, чтобы вместо абсолютной дозы отображать проценты и наоборот. Это изменение будет применено как к линиям изодоз, так и к отображению DVH.

Дважды щелкните значения рядом с одной из строк легенды, чтобы скрыть эту строку. При повторном двойном щелчке строка отобразится снова.
