Cranial Navigation System Navigation

Navigoimaton 3D + lähestymistasojen asettelu

Navigoimattomat näkymät Approach Planes -asetteluissa ovat kasvaimen (tavoitekohde) keskipisteen läpi leikattuja kaksiulotteisia leikkeitä, jotka ovat samassa kulmassa kuin kirurgin näkymä potilaan päästä. Approach Plane 1 on pystysuora leikkaustaso ja Approach Plane 2 on vaakasuora leikkaustaso.

Siksi ennen Approach Planes -asettelun käyttöä on luotava tavoitekohde SmartBrush-ohjelmistolla ja kierrettävä 3D-mallia vastaamaan kirurgin näkymää potilaasta.

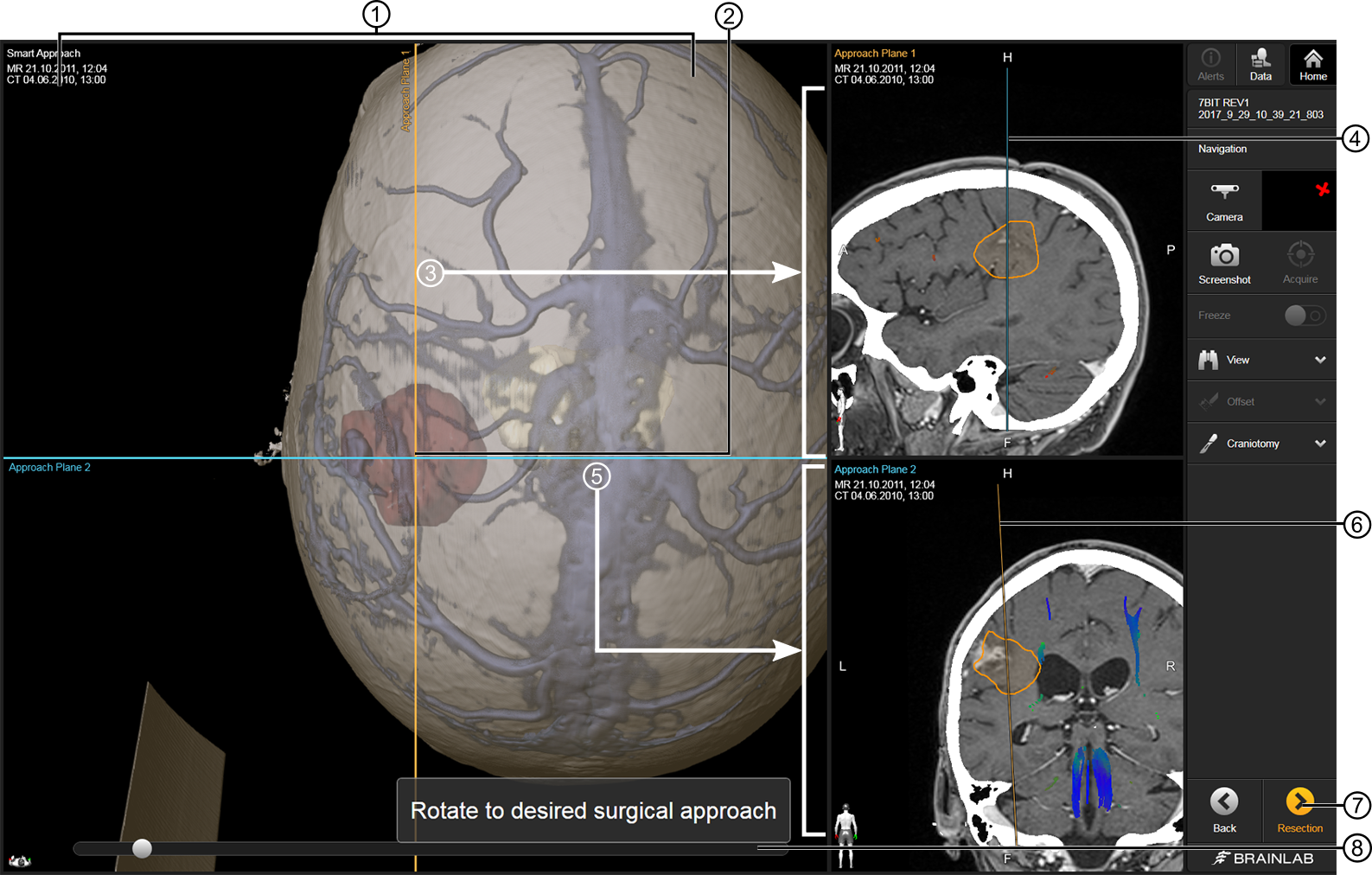

NroKuvaus

Smart Approach -näkymä: Kierrä 3D-mallia niin, että se kuvaa kirurgin näkymää potilaasta. Tämä näkymä on tukena kraniotomian suunnittelussa ja sitä käytetään lähestymistasojen määrittämisessä.

Jos instrumentteja ei ole näkyvissä, Approach Planes leikkaa tavoitekohteen keskeltä.

Approach Plane 1 -tason lävistävä 2D-leike näytetään oikeassa ylälaidassa.

Approach Plane 2 -leikkaustason vertailuviiva.

Approach Plane 2 -tason lävistävä 2D-leike näytetään oikeassa alalaidassa.

Approach Plane 1 -leikkaustason vertailuviiva.

Avaa resektiovaihe valitsemalla Resection.

Smart Approach -näkymän liukusäädin: Voit tarkastella näkymää dynaamisesti vetämällä liukusäädintä.

Art. nro: 60919-93FI

Alkuperäinen julkaisupäivä: 2020-04-02
