Elastik Deformasyonlu Spy Glass Nasıl Kullanılır?



Adım

1.

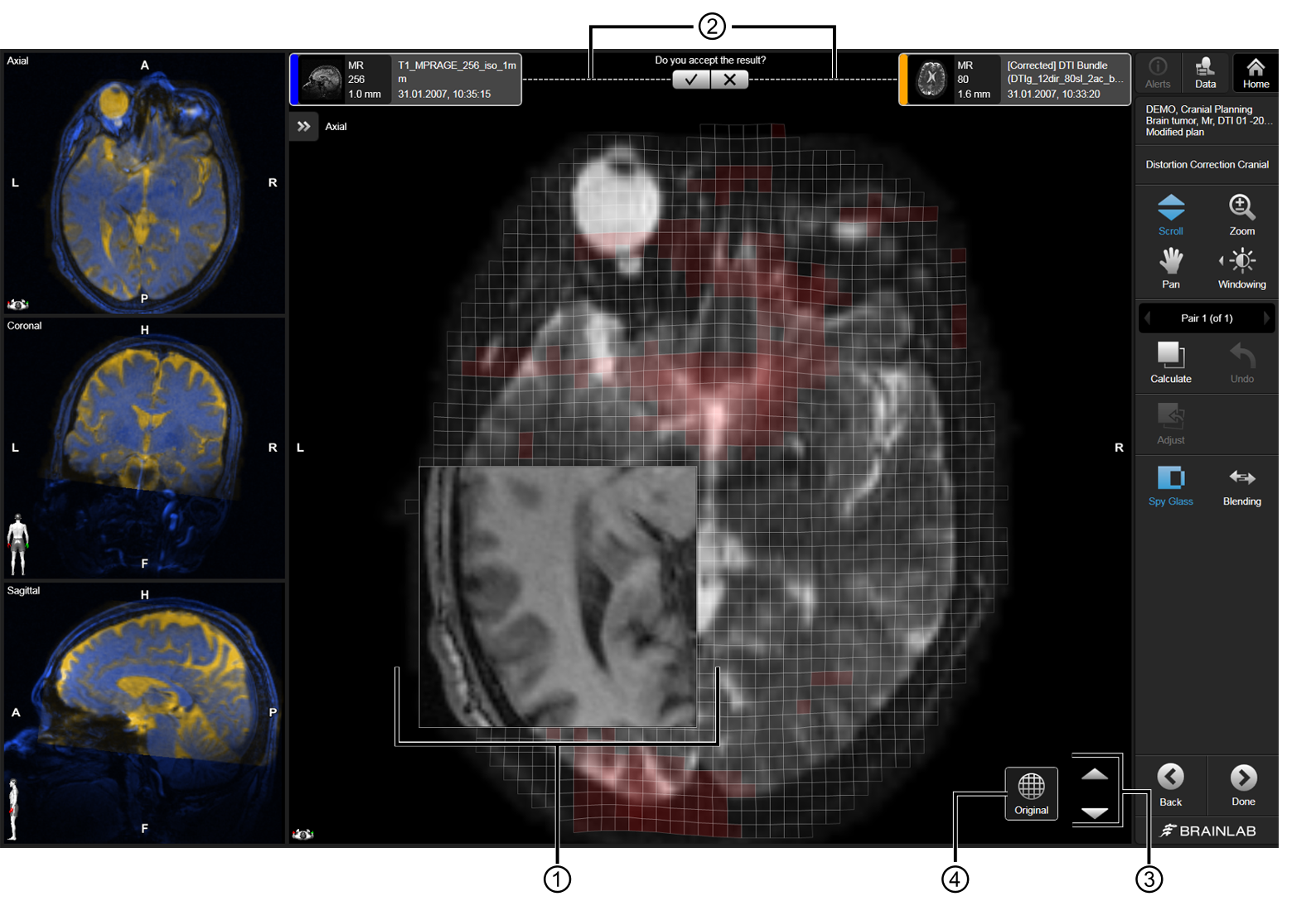

Araç çubuğundan Spy Glass’ı seçin.

2.

Spy Glass çerçeve içindeki ikinci görüntü setini birinci görüntü setinin üzerine yerleştirir.

Pencere alttaki görüntü üzerinde herhangi bir yere yerleştirilebilir.

3.

İstenen alana yeniden boyutlandırın veya yeniden konumlandırın ve şekli pencerenin köşelerini sürükleyerek ayarlayın.

4.

Ok düğmelerini kullanarak görüntü kesitlerinde gezinin.

5.

İlgili bölgeye Zoom yapın.

6.

Original görüntü setini açıp kapatarak ve düzeltilmiş görüntü setiyle karşılaştırarak deformasyon alanını analiz edin.

7.

Sonucu inceleyin ve yeterliyse kabul edin .

8.

Tamamlandığında Done’ı seçin.

Düzeltilen görüntü seti daha fazla işleme için kaydedilir.

Mak. No. 60917-73TR

Fecha de publicación: 2020-09-03
