Image Fusion för kraniella förfaranden
Allmän information
När du startar ett kraniellt arbetsflöde kan du välja mellan:
Image Fusion
Distortion Correction Cranial
Virtual iMRI Cranial
Bilderna fusioneras baserat på gemensamma anatomiska strukturer som är synliga i båda bilduppsättningar.
Syftet är att granska kvaliteten på fusionsresultaten och, om den är tillfredsställande, godkänna fusionen. Fusionen sparas genom att välja Done.
Varning

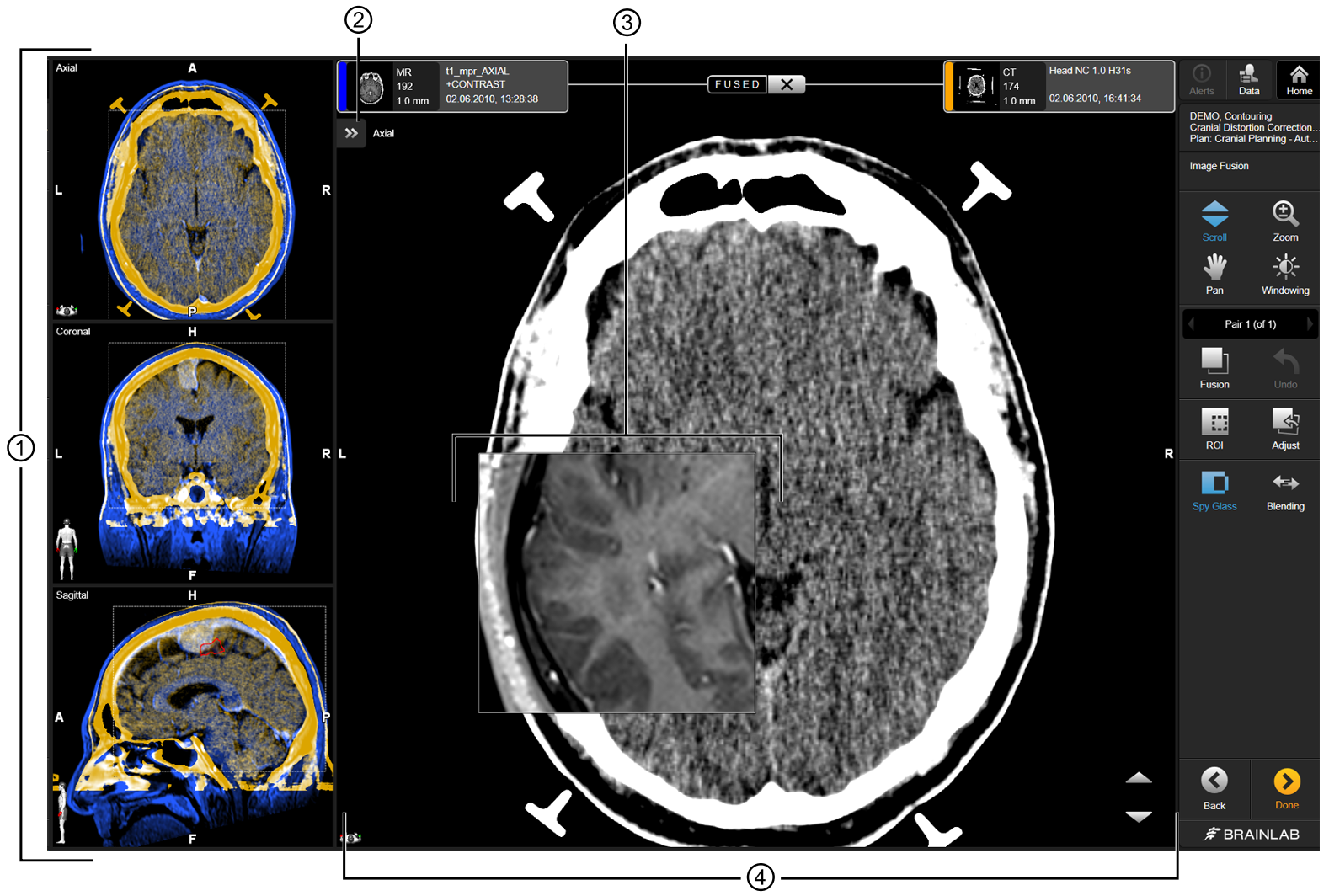

Den kraniella skärmens layout
| Nr | Förklaring |
|---|---|
① | Axiella, koronala och sagittala rekonstruktioner som en förhandsgranskning av aktuellt resultat. |
② | Val av axiell, koronal och sagittal vy. |
③ | Det intresseområde (ROI) som används för styv fusion visas som en prickad linje i huvudvyn och ACS-rekonstruktionerna ①. |
④ | Aktuellt fusionerat par visas som ett överlägg, som också kan förhandsgranskas i ACS-rekonstruktionerna ①. |
