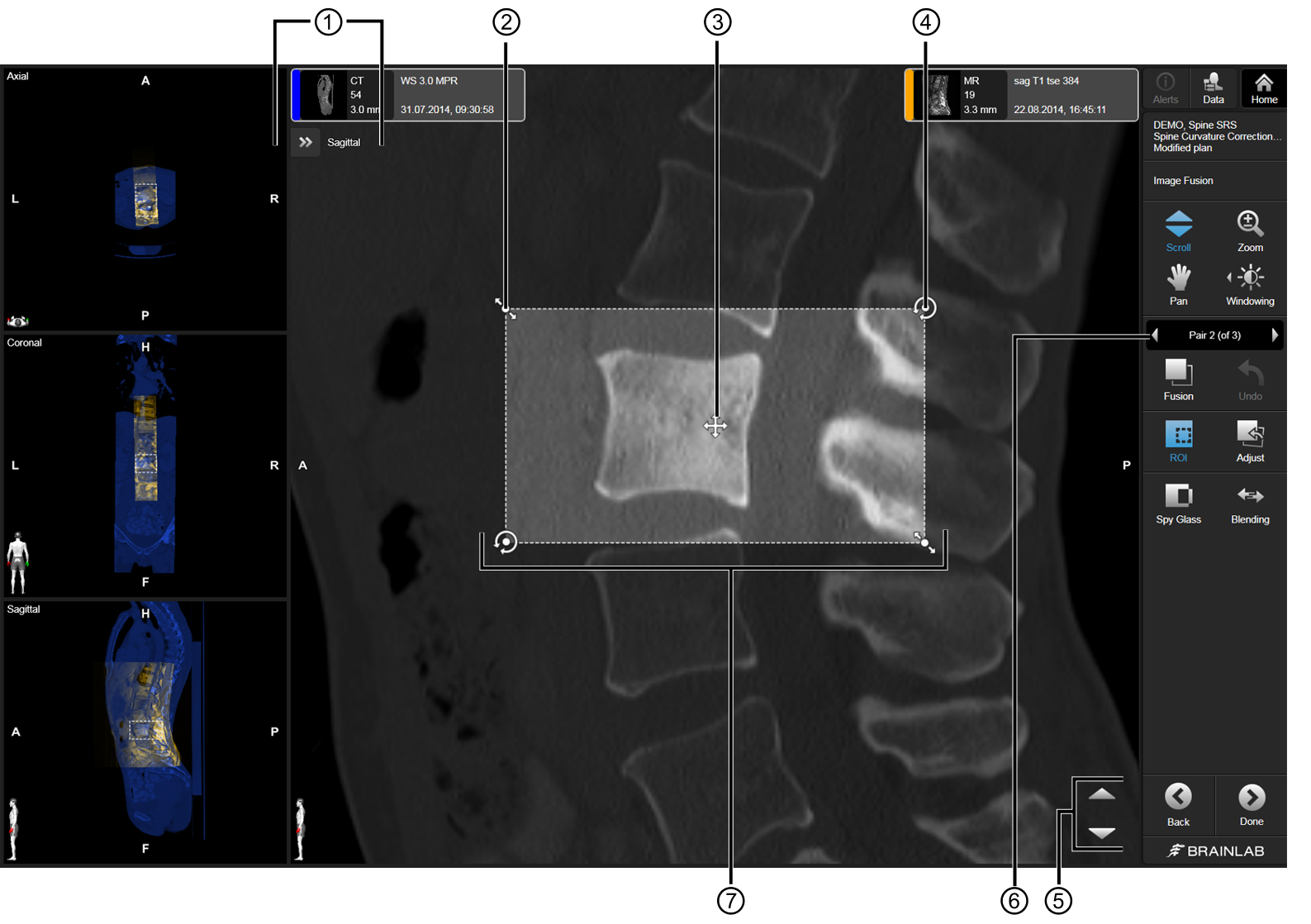

Como usar o Image Fusion para procedimentos de coluna



Etapa

1.

Selecione e alterne pares de fusões para exame.

2.

Selecione ROI.

3.

Ajuste o quadro, usando os controles de redimensionamento , movimento e rotação , de forma que ele circunde a área a ser usada como referência da fusão.

4.

Selecione a orientação de visualização Axial, Coronal ou Sagital .

5.

Adjust (Ajustar) é ativado por padrão. Alinhe manualmente as imagens antes do cálculo, usando as ferramentas de movimento e rotação.

6.

Selecione a opção Fusion (Fusionar) para fusionar as sequências de imagens.

7.

A função Spy Glass (Lupa) é ativada por padrão.

Examine a fusão, usando Blending (Mescla)/Spy Glass (Lupa).

8.

Navegue pelos cortes de imagens usando os botões de seta .

9.

Examine e aceite o resultado da fusão quando estiver satisfeito.

Quando o resultado da fusão é aceito, seu status é exibido na tela.

10.

Quando terminar, selecione Done (Concluído).

O resultado da fusão é salvo para processamento adicional.
