Object Management Anatomical Mapping

Izmjena objekata iscrtavanjem obrisa

Pozadina

Oblik objekta moguće je promijeniti upotrebom neke od dostupnih značajki iscrtavanja obrisa.

Pregledavanje objekata

Osjetljivost alata ovisi o raznim čimbenicima (npr. faktor zumiranja). Stoga, ako objekt namjeravate upotrebljavati u sljedećim koracima liječenja, uvijek pažljivo pregledajte je li objekt ispravno izmijenjen i je li prikladan za buduću namjenu.

Dostupne značajke iscrtavanja

Gumb

Kartica

Opis



Smart Shaper

Mijenja oblik objekta u 3D lokalnom okruženju.



Brush 3D

Ocrtava područje interesa (geometrijskom 3D interpolacijom).



Uklanja iscrtano područje iz objekta (geometrijskom 3D interpolacijom).



Brush 2D

Ocrtava područje interesa piksel po piksel.

Omogućuje korisniku da ispravi strukture bez ikakve interpolacije.



Uklanja iscrtano područje iz objekta.

Upotreba alata Brush 3D

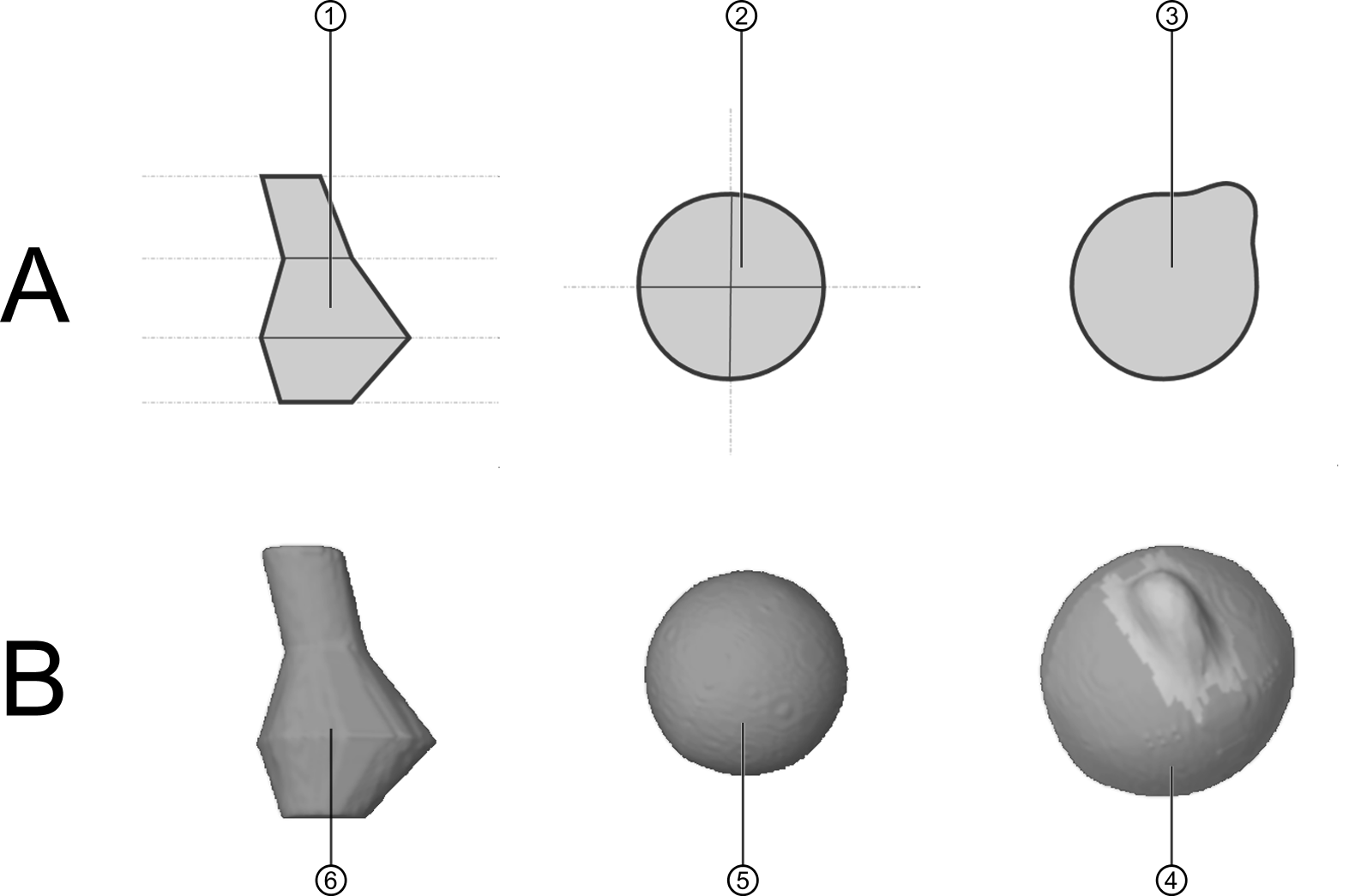

Smart Shaper upotrebljava multimodalne podatke za iscrtavanje, dok Brush 3D upotrebljava geometrijsku 3D interpolaciju za izradu 3D objekta. Ta 3D interpolacija može se vidjeti na grafici te je opisana u nastavku:

(A) Ako…

(B) Softver…

iscrtavate u paralelnim odsječcima

izrađuje 3D interpolirani objekt

iscrtavate u okomitim odsječcima

izrađuje 3D interpolirani objekt

koristite lokalno ograničenu 3D interpolaciju

jasno dodaje označeno područje u 3D objekt

Br. proiz. 60917-68HR

Fecha de publicación: 2019-08-08
