Opțiuni 3D

Informații generale

Bara de instrumente 3D Options vă permite să creați și să reglați următoarele caracteristici de vizualizare 3D:

  • reglarea pragului
  • decuparea imaginii
  • Select ROI (regiune de interes)

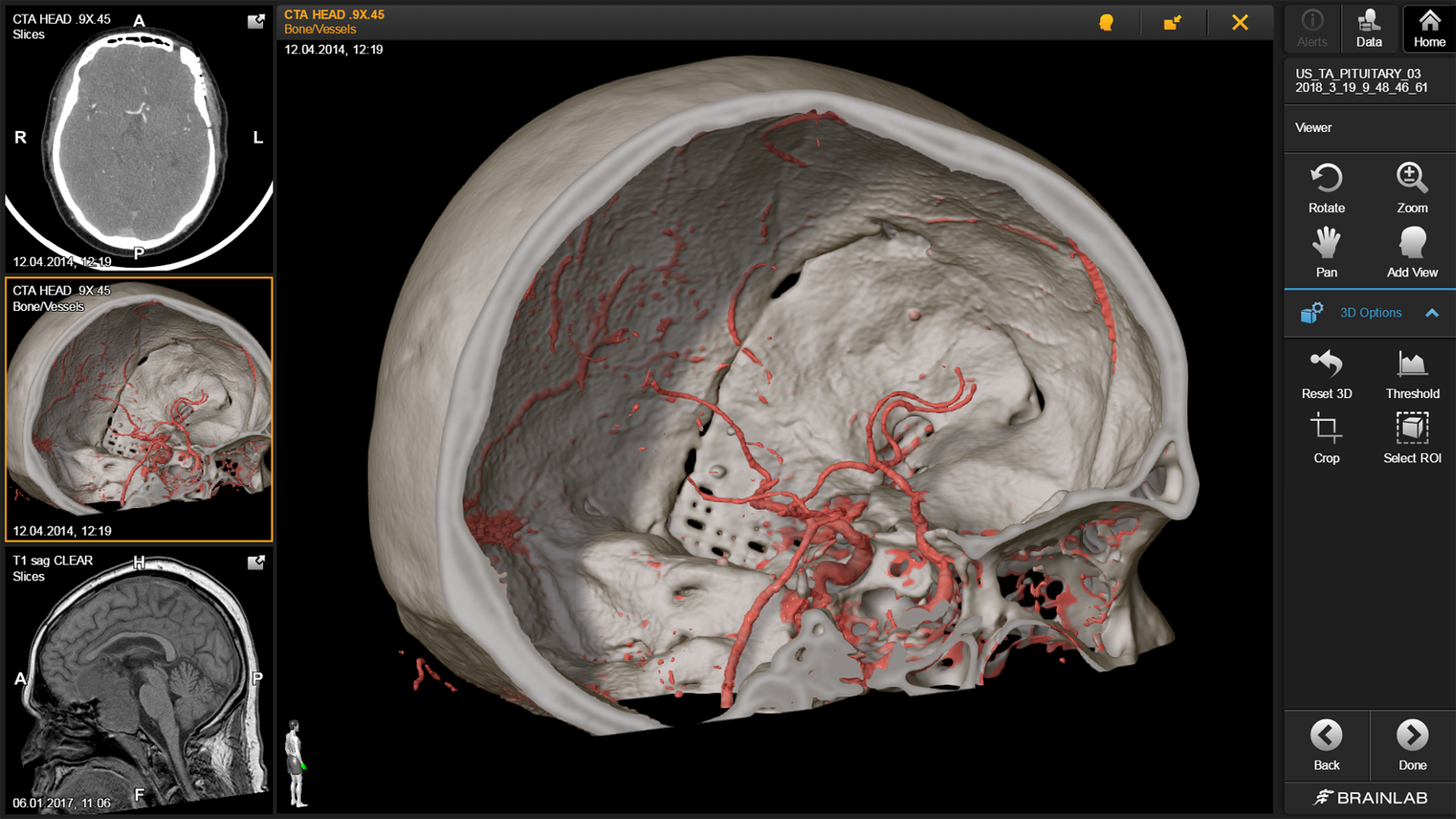

Vizualizări 3D

Când derulați într-un set de imagini 2D, o linie galbenă sau o umbră din cadrul vizualizării 3D reprezintă locația secțiunii vizualizate curent. În cadrul celorlalte imagini 2D, un reticul reprezintă planurile intersectante. Aceste reprezentări se estompează când opriți derularea.

Traiectoriile, obiectele și punctele sunt vizibile în cadrul vizualizărilor 3D.

Avertisment

Radiografia reconstruită digital (DRR)

Presetarea DRR utilizează date CT pentru a crea o aproximare a imaginii radiologică. Rezultatul este o imagine similară radiografiei, calculată pe baza unghiului selectat.

Proiecția intensității maxime (MIP)

MIP este o metodă de vizualizare a volumelor pentru datele 3D care proiectează voxelii cu intensitate maximă de-a lungul direcției de vizualizare în planul de vizualizare.

Presetări

Presetările disponibile variază în funcție de tipul de date:

Tip de date

Standard

Other

CT fără contrast

Skin

DRR

Bone

Bone/Vessels, Skin/Bone/Vessels și MIP

CT cu contrast

Skin

MIP

CT Contrast (bone and vessels)

Bone, Skin/Bone și DRR

RMN

Skin

MIP

Vessels

N/A

Angiografie rotațională

Bone

MIP

Vessels

N/A

PET/SPECT

MIP

MIP

MIP

N/A

Vizualizarea obiectelor

Vizualizarea obiectelor indică toate obiectele voxel, traiectoriile și obiectele fibroase alese.

Art. nr.: 60917-71RO

Date of publication: 2019-02-28
