Fibertracking

Функции приложения Fibertracking

Перед началом работы

Действия

1.

Получите данные ДТВ в соответствии с инструкциями по сканированию, предоставляемыми службой поддержки компании Brainlab.

2.

Загрузите данные ДТВ и соответствующие анатомические изображения (например, МРТ, T1, T2).

Предостережение

Запуск приложения Fibertracking



С помощью программы Content Manager выберите данные ДТВ и соответствующие анатомические изображения. Выполните дополнительные действия (например, используйте функцию Image Fusion) и запустите приложение Fibertracking.

Предупреждение

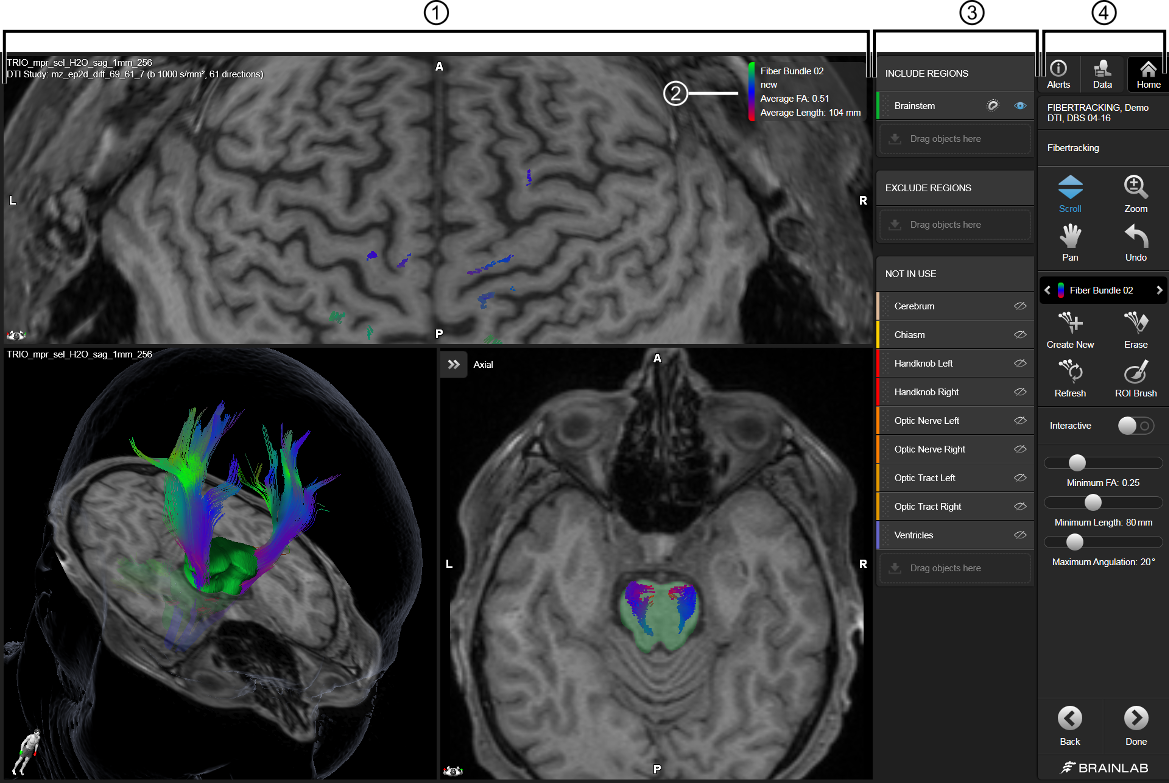

Организация основного экрана



КомпонентОписание

Область проекций

Отображает срезы в проекции головного мозга, аксиальной, фронтальной, сагиттальной или трехмерной проекциях.

Информация о пучке волокон

Отображает информацию о текущем выбранном пучке волокон.

Боковая панель

Отображает список областей интереса и объектов, которые можно при необходимости переместить в область INCLUDE REGIONS (ВКЛЮЧИТЬ ОБЛАСТИ), EXCLUDE REGIONS (ИСКЛЮЧИТЬ ОБЛАСТИ) или NOT IN USE (НЕ ИСПОЛЬЗУЕТСЯ).

Панель инструментов.

Отображает список функций.

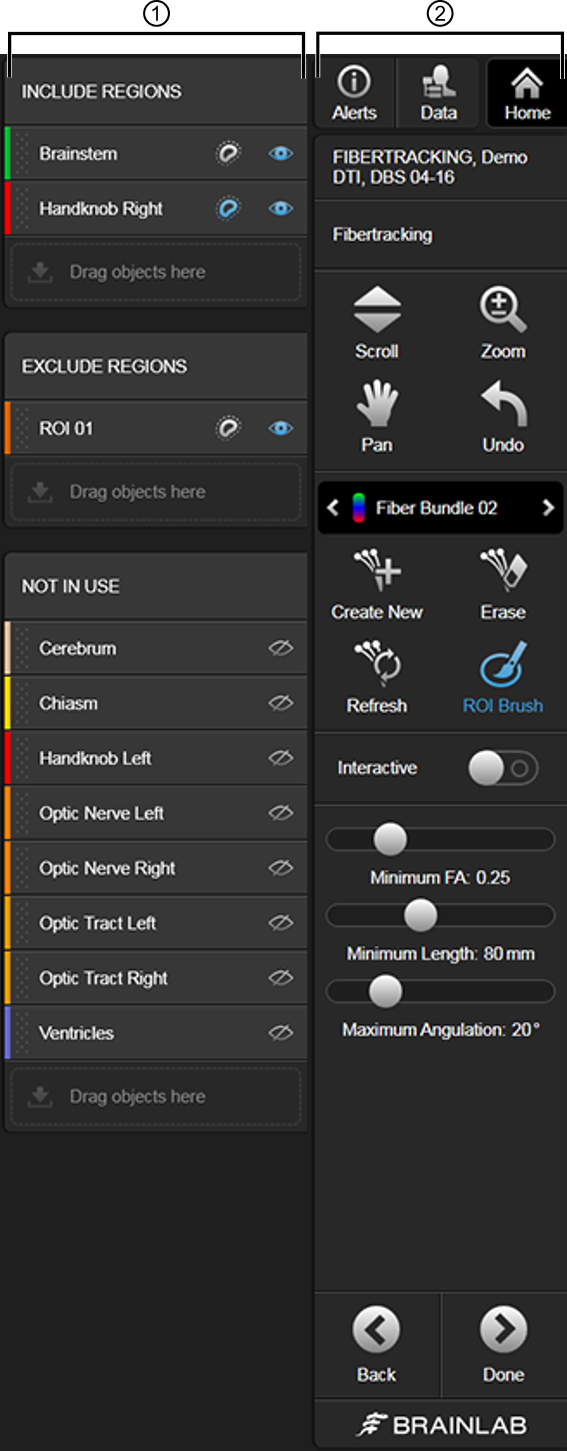

Основные функции боковой панели и панели инструментов



При создании пучков волокон с помощью отслеживания на основе области интереса доступны как боковая панель , так и панель инструментов .

Функция

Пояснение

Alerts (Оповещ.)

Откройте эту вкладку, чтобы просмотреть все оповещения и (или) дополнительную информацию.

Data (Данные)

Откройте эту вкладку, чтобы изменить ДТВ-исследование, изображения, схемы организации, пучки волокон и объекты.

Home (Главная)

Возврат в приложение Content Manager.

Все изменения (например, выбранного набора данных, пучков волокон) автоматически становятся доступны для других приложений.

ПРИМЕЧАНИЕ. Программная кнопка Home (Главная) может быть недоступна, если на вашей платформе (например, Buzz, Curve, Kick) есть физическая кнопка Домой.

INCLUDE REGIONS (ВКЛЮЧИТЬ ОБЛАСТИ)

Перетащите в эту область объекты или вручную оконтуренные области интереса, чтобы включить их в пучок волокон. Таким образом, полученный пучок волокон будет пересекать все объекты и области интереса, указанные в разделе INCLUDE REGIONS (ВКЛЮЧИТЬ ОБЛАСТИ).

EXCLUDE REGIONS (ИСКЛЮЧИТЬ ОБЛАСТИ)

Перетащите в эту область объекты или вручную оконтуренные области интереса, чтобы исключить их из пучка волокон. Таким образом, полученный пучок волокон не будет пересекать те объекты и области интереса, которые указаны в разделе EXCLUDE REGIONS (ИСКЛЮЧИТЬ ОБЛАСТИ).

NOT IN USE (НЕ ИСПОЛЬЗУЕТСЯ)

Позволяет просмотреть список всех доступных трехмерных объектов. Эти объекты не учитываются при расчете пучков волокон.

Окна проекций



Помимо аксиальной, сагиттальной и фронтальной проекций среза приложение Fibertracking может отображать проекцию головного мозга и трехмерную проекцию. Для переключения между проекциями нажмите кнопку Data (Данные) на панели инструментов и выберите нужный вариант в области Layouts (СХЕМЫ).

Проекция головного мозга представляет собой двумерную проекцию в виде полусферы, которая раскрывает структуры мозга для изучения извилин и борозд без рассечения. Такую проекцию можно рассчитать только на основе анатомических МР-изображений высокого разрешения, которые были зарегистрированы совместно с обрабатываемыми данными ДТВ.

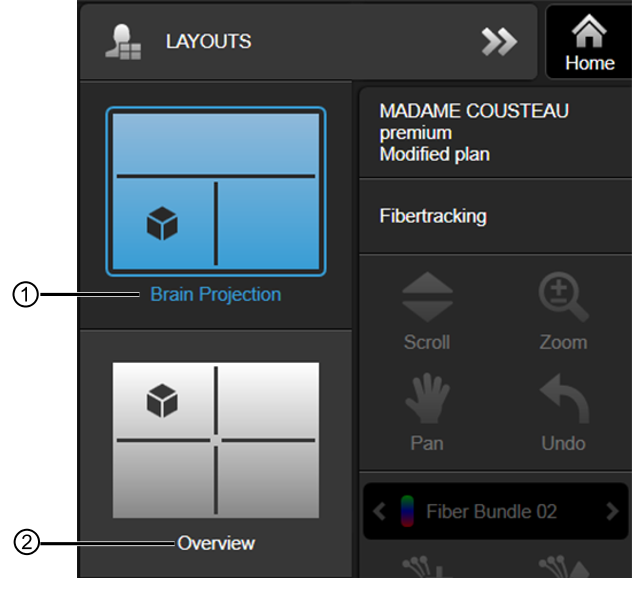

Окно проекцииОписание
Brain Projection (Проекция головн. мозга)
  • Вверху — проекция головного мозга.

  • Внизу слева — трехмерная проекция.

  • Внизу справа — аксиальная, фронтальная или сагиттальная проекция (на выбор).

Overview (Обзор)

  • Вверху слева — трехмерная проекция: аксиальная, фронтальная или сагиттальная (на выбор).

  • Вверху справа — аксиальная проекция.

  • Внизу слева — сагиттальная проекция.

  • Внизу справа — фронтальная проекция.
