Fibertracking

Tietoasettelut



Aksiaalisen, sagittaalisen ja koronaalisen leikenäkymän lisäksi Fibertracking-ohjelmistossa voidaan tarkastella Brain Projection– ja 3D-näkymiä.

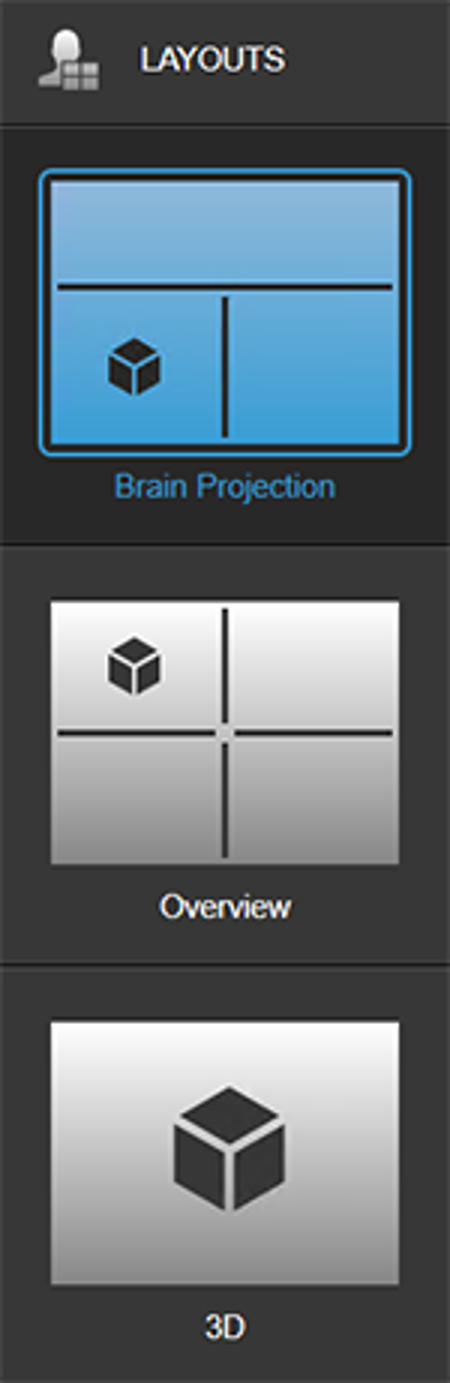

Voit siirtyä näkymästä toiseen valitsemalla työkaluriviltä Data ja valitsemalla jonkin vaihtoehdon Layouts-kohdasta.

Aivojen projektio on 2D-projektio aivoista puoliympyrän muotoisessa objektissa, jossa aivojen rakenteet tuodaan esiin isoaivopoimujen ja aivouurteiden esittämiseksi ilman lohkotusta. Tällainen näkymä voidaan laskea vain korkean resoluution anatomisista MR-kuvatiedoista, jotka rekisteröity ennalta käsiteltyihin DTI-tietoihin. Korkean resoluution anatomiset MR-kuvatiedot on pitänyt kuvata samalla aikavälillä kuin valittu DTI-tutkimus. Niiden välinen aikaero ei saa olla yli 12 tuntia.

NäkymäKuvaus
Brain Projection
  • Yläosassa: aivojen projektionäkymä.

  • Vasemmassa alakulmassa: 3D-näkymä.

  • Oikeassa alakulmassa: valitse aksiaalisen, koronaalisen ja sagittaalisen näkymän välillä.

Overview

  • Vasemmassa yläkulmassa: 3D-näkymä (valitse aksiaalisen, koronaalisen ja sagittaalisen näkymän välillä).

  • Oikeassa yläkulmassa: aksiaalinen näkymä.

  • Vasemmassa alakulmassa: sagittaalinen näkymä.

  • Oikeassa alakulmassa: koronaalinen näkymä.

3D

  • 3D-näkymä
  • Vain tarkastelua varten.

Art. nro: 60919-74FI

Date of issue: 2020-02-26
