Fibertracking

Úvod

Základ pro Fibertracking

Aplikace Fibertracking je založena na zobrazení tenzorů difúze (DTI), což je měření difúzní anizotropie v mozku pomocí difúzí váženého zobrazení nasnímaného gradienty magnetického pole v několika směrech. Software Fibertracking skeny používá k vypočtení směru difúze molekul vody podél potenciálních vláken bílé hmoty pro celý objem dat.



Sledováním hlavního směru difúze od jednoho kroku k druhému se algoritmus snaží identifikovat dráhy bílé hmoty, pokud hodnota FA, která odráží rozsah anizotropie, překračuje určitou hranici.

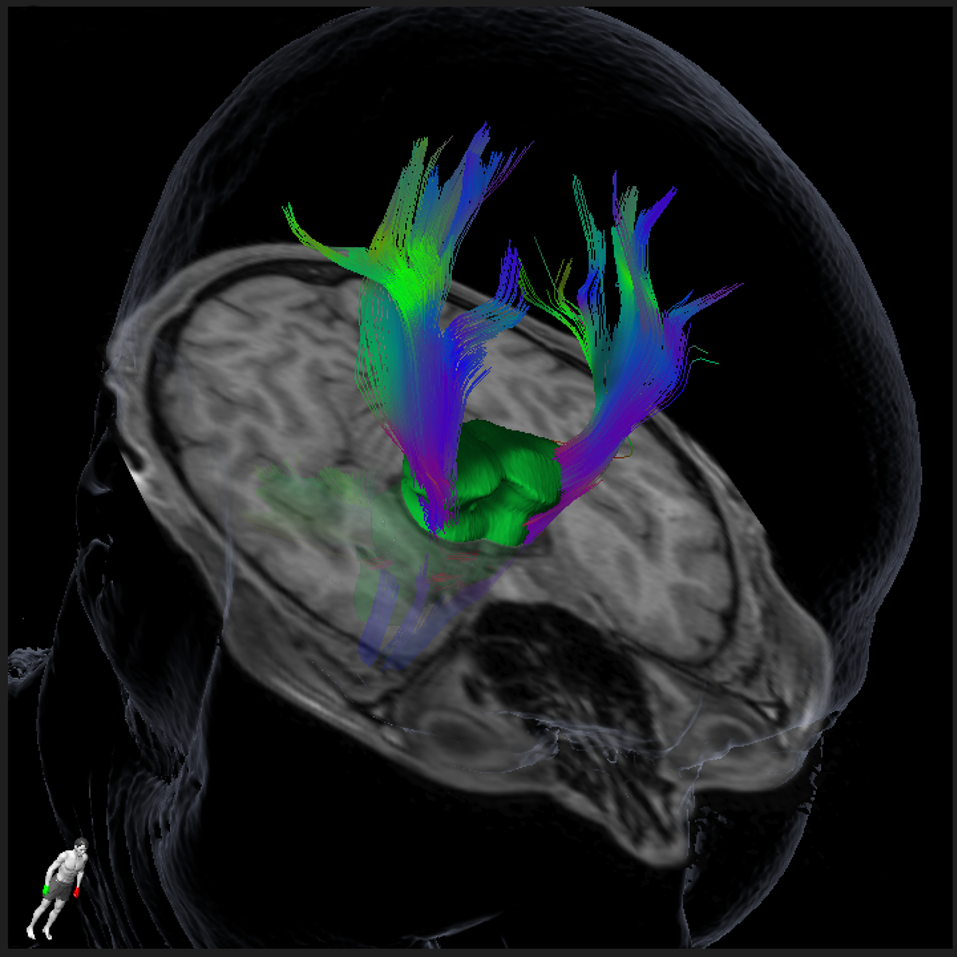

Funkce Fibertracking umožňuje sledovat struktury vláken v definované oblasti zájmu na základě difúzně vážených MR snímků. Sledování směru lokální difúze umožňuje propojením řady bodů rekonstrukci vlákna jako čáry. V této oblasti sleduje algoritmus všechna vlákna touto oblastí zájmu procházející, která splňují zvolené parametry sledování.

K dispozici je sada implicitních a na míru upravených sledovacích šablon a vlákna lze také sledovat interaktivně pomocí definovaných parametrů.

Začínáme

Pro práci s aplikací Fibertracking jsou potřeba speciální MR data. Tato data obsahují difúzí vážené zobrazení, která se získávají pomocí rychlých EPI sekvencí. K dispozici musí být minimálně 7 skenů, které obsahují:

  • Jeden základní sken bez difúzního vážení (B0) nebo s homogenním magnetickým polem.
  • Alespoň šest skenů s gradienty magnetického pole (vážených difúzí) z několika směrů.

S těmito skeny lze vypočítat tenzor difúze, který poskytuje informace o lokální difúzi pro každý voxel zobrazení. Tomu se říká data DTI.

Chcete-li začít aplikaci Fibertracking používat, nahrajte do aktuálního léčebného plánu studii DTI.

Data DTI

Aplikace Fibertracking využívá službu, která běží na pozadí, aby automaticky detekovala a předzpracovala platná data DTI. Software převádí data do studie DTI, která obsahuje:

  • Předem registrované sady snímků: B0, ADC a FA mapy.
  • Tenzor difúze, který je pro aplikaci Fibertracking nutný.

DTI studii lze zvolit z nabídky Patient Selection (viz Content Manager nebo Patient Selection v Uživatelské příručce k programu).

Barevné kódování DTI

Aplikace Fibertracking vychází z měření difúzní anizotropie v mozku pomocí difúzně vážených snímků pořízených v několika směrech. Data DTI poskytují směr lokální difúze, který lze vizualizovat v barevně odlišených 3D mapách. Tyto barevné mapy poskytují informace o směru difúze vody podél potenciálních vláken v řezech.

Vícebarevná vlákna jsou kolorována v souladu s následujícími neurologickými zvyklostmi:

Barva vlákna

Směr difúze

Červená

Levá-pravá

Zelená

Anterior-posterior

Modrá

Hlava-nohy

Předběžné zpracování DTI

Výpočet pole tenzoru difúze z DTI snímků a výpočet map ADC a FA vycházejí z metod a algoritmů, které již byly revidovány a zveřejněny v odborných publikacích:

  1. Le Bihan D, Mangin JF, Poupon C, Clark CA, Pappata S, Molko N, Chabriat H. Diffusion tensor imaging: concepts and applications. J Magn Reson Imaging 2001;13(4):534-546.

  2. Masutani Y, Aoki S, Abe O, Hayashi N, Otomo K. MR diffusion tensor imaging: recent advance and new techniques for diffusion tensor visualization. Eur J Radiol 2003;46(1):53-66.

  3. Peled S, Friman O, Jolesz F, Westin C. Geometrically constrained two-tensor model for crossing tracts in DWI: J Magn Reson Imaging 2006;24(9):1263-1270.

Algoritmus funkce Fibertracking

Aplikace Fibertracking využívá algoritmus FACT (fiber assignment by continuous tracking (identifikace vláken pomocí kontinuálního sledování)), který jako první publikoval Mori a kol. v roce 2002 (Mori S, van Zijl PC. Fiber tracking: principles and strategies – A technical review. NMR Biomed 2002;15(7-8):468-480).

Aby bylo možné získat bezvadné snímky, přestože rozlišení tradičních DTI skenů je nízké, jsou tenzory interpolovány z okolních voxelů s ohledem na nastupující směr z předchozího kroku. Tento pokus o průchod oblastmi s nejasnými směry poprvé popsali Weinstein a kol. v roce 1999 a nazývá se TEND (tensor deflection (odchylka tenzoru)). Weinstein D, Kindlmann G, Lundberg E.: Tensorlines. Advection-diffusion based propagation through diffusion tensor fields. Center for Scientific Computing and Imaging, Department of Computer Science, University of Utah. Proceedings of the conference on visualization ’99.

Varování
Varování
